A quoi cela peut il servir ?
Et bien avec un système comme celui ci vous pouvez avoir le GPS, un lecteur DVD/DivX, un lecteur MP3/CD Audio, et tout ce qu'un PC peut vous apportez.
Voici la liste du matériel et la mise en place :

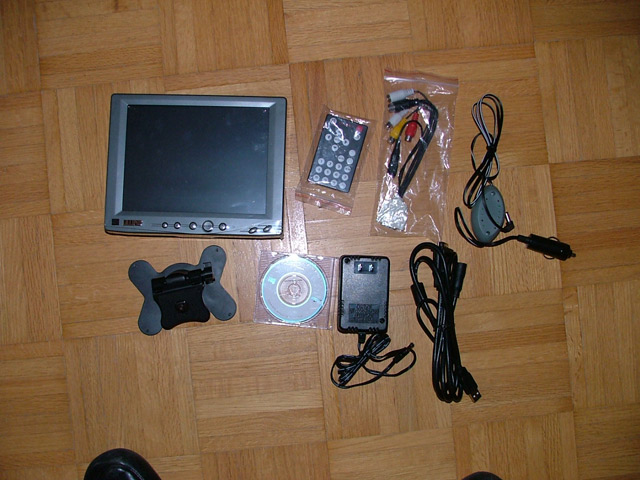

- Ecran Lilliput 8" VGA Tactile (Description)

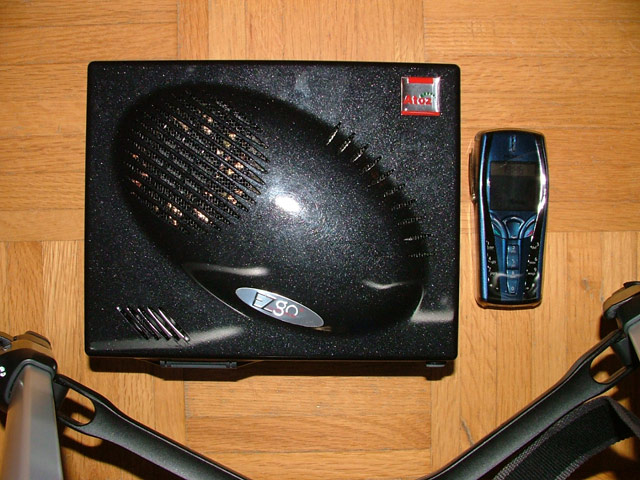

- PC "Barbone" EZgo E7043B (Description)
Malgré sa taille, ce PC est ultra complet : Pentium 4E 2.4Ghz, 512Mo SO-DIMM DDR, 40Go en 2.5", Combo Slim Slot-In Lecteur DVD/Graveur CD, USB, LAN, FireWire, Modem...
- Différents éléments informatiques et électriques : composants PC, fusible, cablage, batterie...
Voici la mise en place :

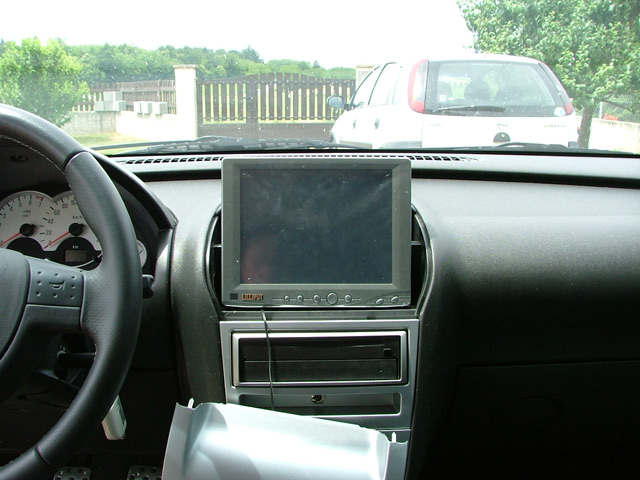

L'écran sera installé au dessus de l'autoradio de la façon suivante :

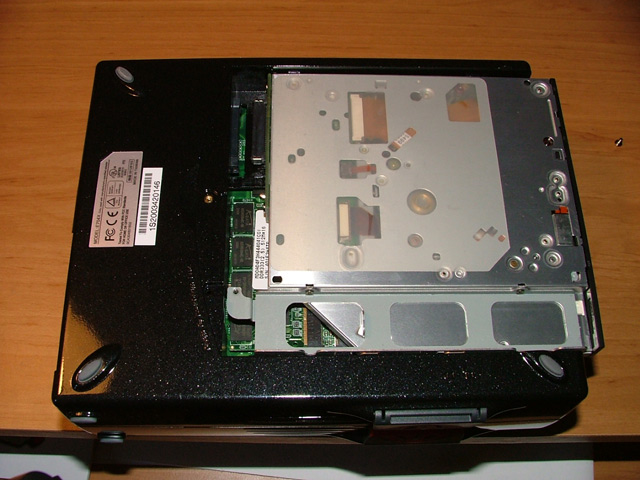

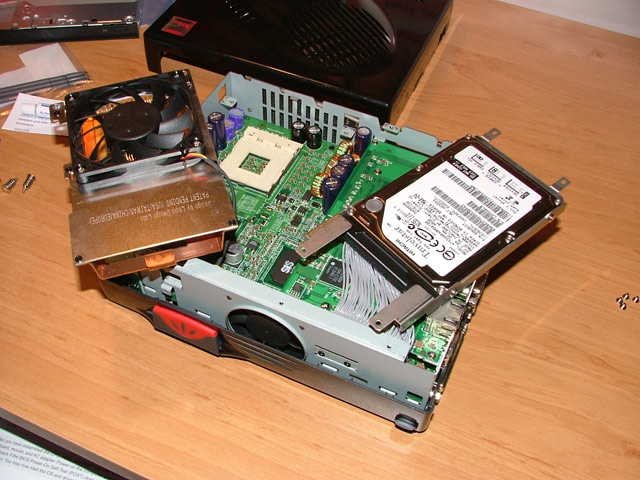

Le PC a été assemblé puis placé dans la boite à gant :

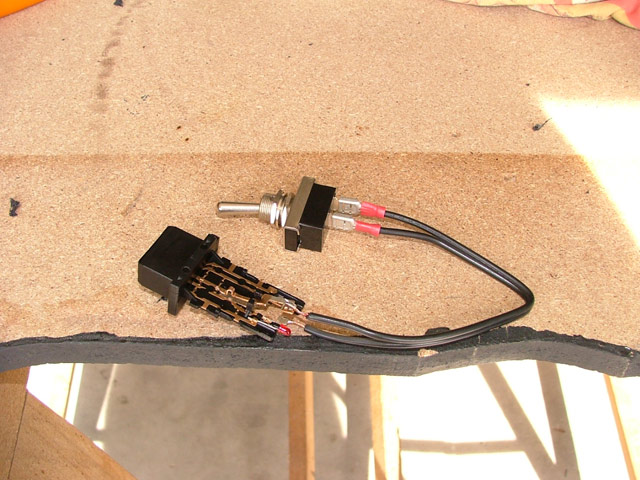

Ma console centrale étant modifiée, je n'ai plus de bouton pour les "Warning".J'ai donc démonté le système puis j'ai fais un système avec un interrupteur.

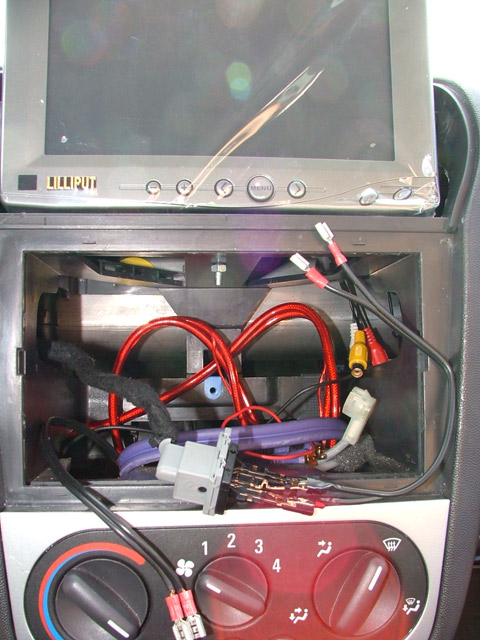

Voici le système "Warning", on peut aussi voir la fixation de l'écran (boulon)

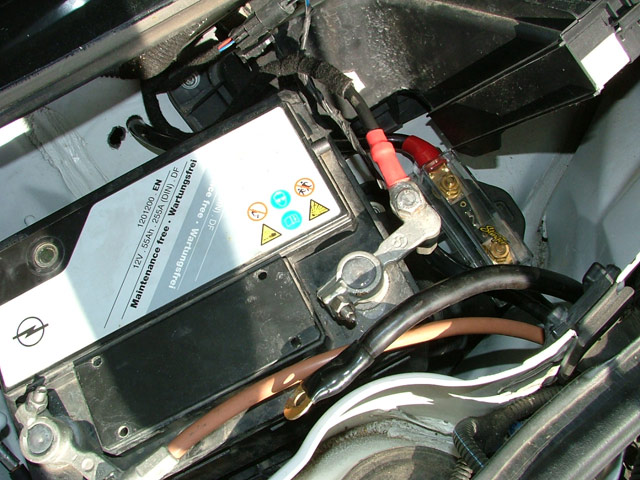

Et voici la partie "Batterie", avec fusible 150A, porte fusible, passage du cable de 35mm² dans l'habitacle (on remarque un autre trou a coté pour l'USB du récepteur GPS !! )
La batterie sera remplacée par une Optima dans qq jours...

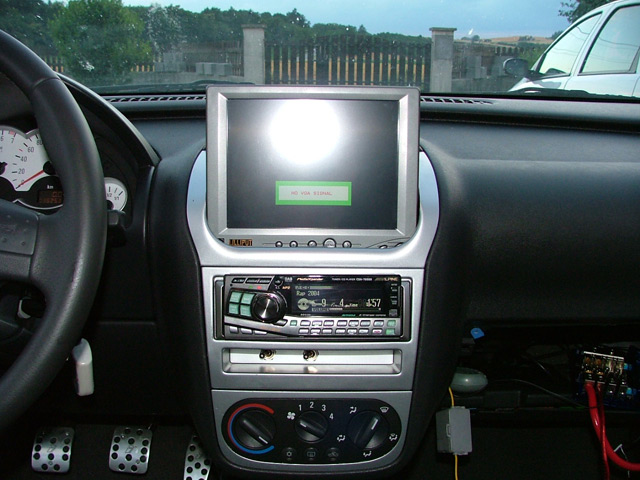

Voici la console centrale remonté

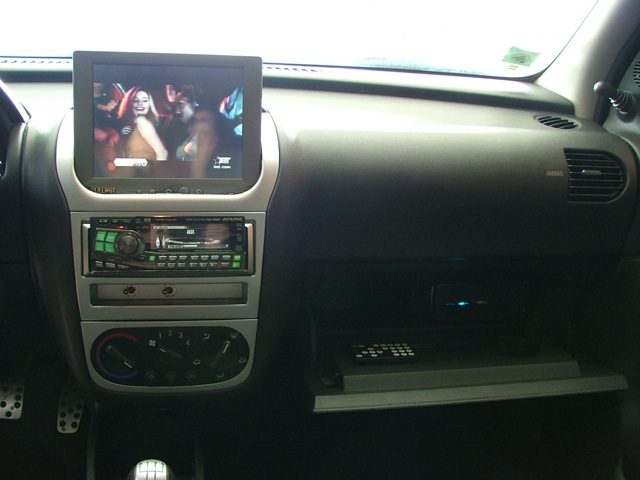

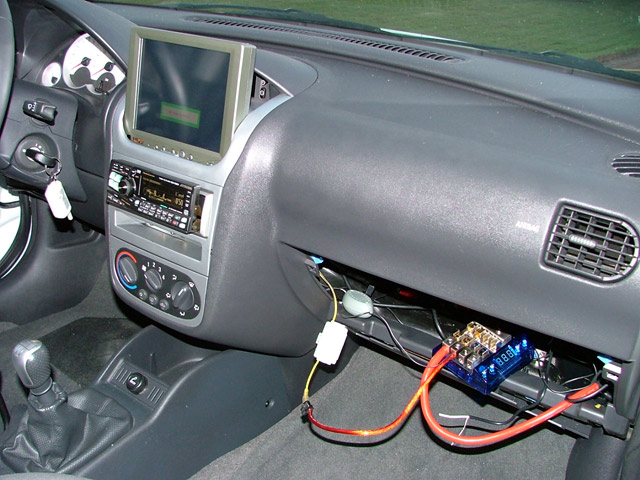

Et voici le rendu final !!

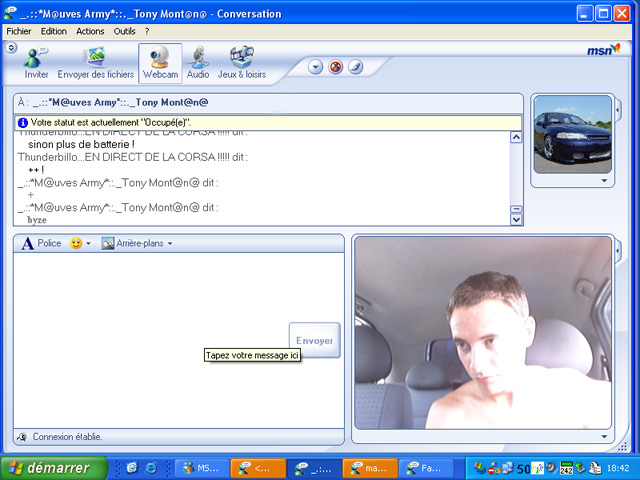

Et avec une connexion Wifi j'ai internet en direct de ma voiture avec webcam et compagnie !!

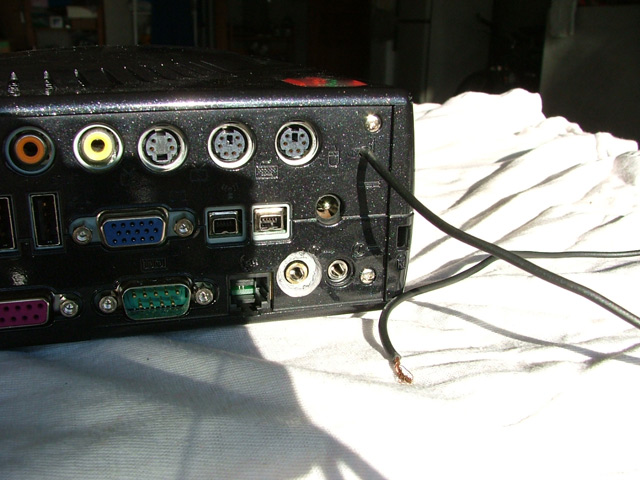

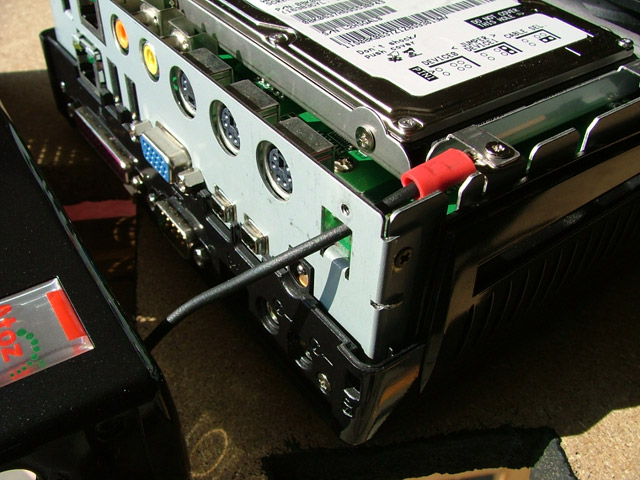

On continue les améliorations, ici j'ai placé un cable qui vient se fixer sur une visse du disque dur et qui va aller vers une masse de l'autre coté.
Cela supprime les effets de parasites du a l'utilisation du disqur dur.

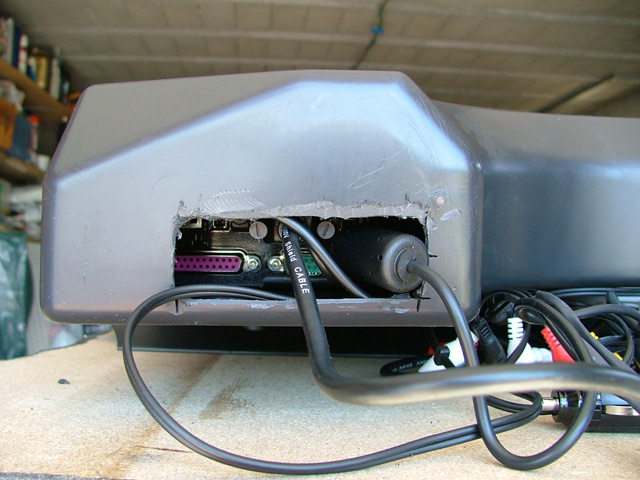

J'ai également agrandi l'espace autour de la connexion du cable audio.Cela afin de pouvoir utiliser un cable Jack / RCA de gros diamètre et blindé.

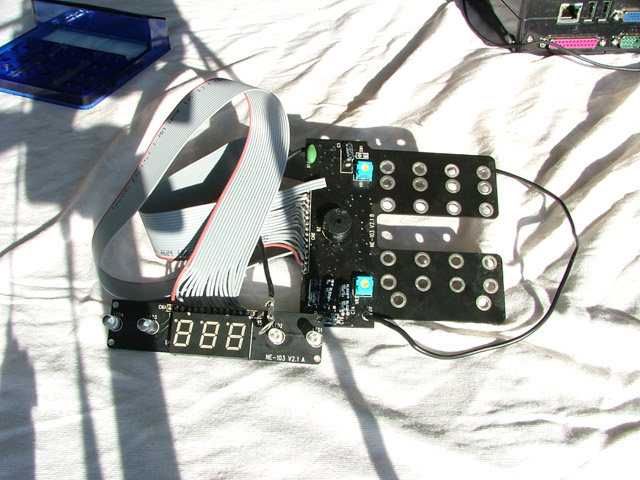

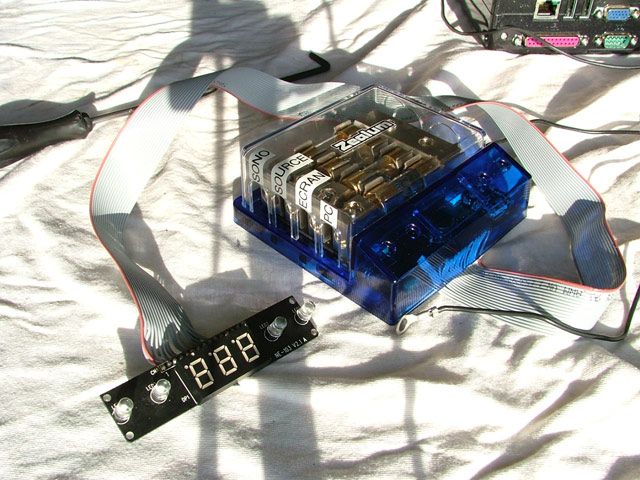

Voici le système se trouvant derrière la boite à gant. C'est un répartiteur d'alimentation. D'un coté j'ai mon gros cable qui arrive de ma batterie, de l'autre j'ai les 4 alimentations des différents éléments (Sono, Autoradio, Ecran et PC). Pour plus de sécurité des fusibles sont utilisés avec ce répartiteur. Pour un plus grand confort d'utilisation j'ai déporté l'affichage de la tension à l'aide d'une nappe de lecteur disquette !!

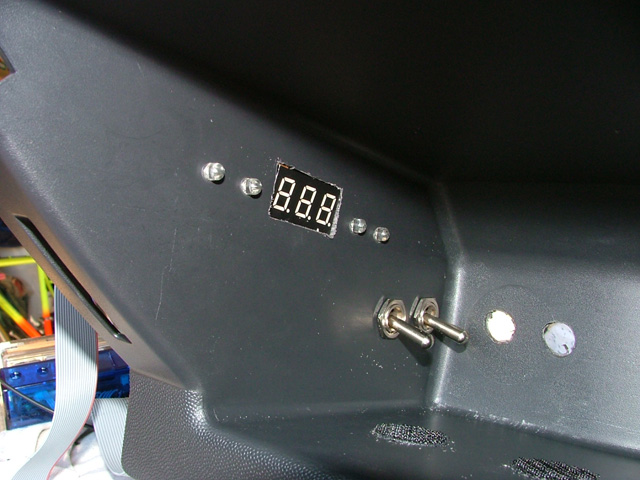

Ici j'ai mis 2 interrupteurs (Ecran, PC) et l'affichage déporté
Vue de l'intérieur de la boite à gant

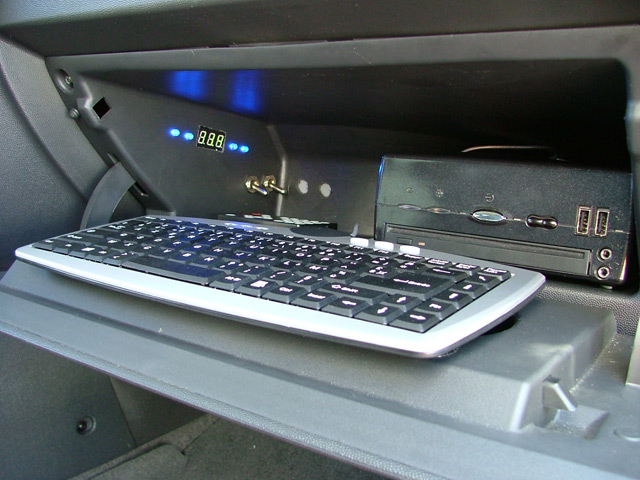

Intégration d'un mini clavier, plus pratique pour le GPS notement...
A suivre...
